一、輥式破碎機的工作原理

輥式破碎機具有結構簡單、緊湊，工作可靠等優點，廣泛用于水泥、硅酸鹽制品等建筑材料以及化工部門中，作為中碎和細碎用的破碎機械。

輥式破碎機的工作機構是兩個相對回轉的圓輥，兩圓輥之間有一定間隙，間隙的大小即決定產品的最大粒度。物料從加料斗加入破碎機中，旋轉著的輥?zhàn)咏柚�于摩擦力和重力作用將結入的物料卷入兩輥之間，物料受擠壓和研磨作用而破碎，然后在自重作用下產品從破碎機中排出。

二、輥式破碎機的分類

輥式破碎機按輥筒數日對分為單輥破碎機、雙輥破碎機以及多輥破碎機(三輥的、四輥的，但不多見)。常用的是雙輥簡輥式破碎機。

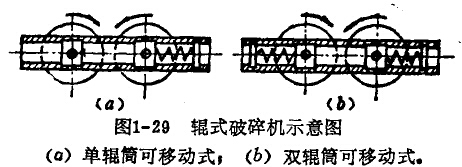

雙輥筒的輥式破碎機又可分為單輥可移動式和雙輥可移動式兩種(圖1-29)。輥筒的驅動分單輥驅動(由一個電動機和一套傳動系統組成)和雙輥驅動(兩個輥簡分別由兩個電動機和兩旁傳動系統組成)。

輥筒的工作表面有光滑的、帶槽的及帶齒的等多種。

光面輥簡輥式破碎機的破碎作用以壓碎為主，兼帶磨剝作用，主要用于中碎和細碎硬度不大的物料。在破碎較硬的物料時，粉碎比f(wàn)＝3-4，破碎軟物料時，粉碎比可達6-8。

槽型輥筒輥式破碎機以擠壓作用為主，兼有剪切作用。適用于破碎強度不大的脆性和粘液性物料。產品粒度均勻。因槽型輥有助于曳入物料，故破碎比較大。

輥筒表面帶齒的輥式破碎機，以劈裂和擠壓作用為主，這種破碎帆適合于破碎性材料，如煤、焦炭等類，用于粗碎和中碎，其粉碎比可達10-15。

輥式破碎機的規格用輥筒直徑D和長度L來表示。輥筒的長度多采用直徑的0.4-1.0倍。
