選礦專業常用線和圖表示礦石連續加工的工藝過程，這種圖稱為工藝流程圖。常用的工藝流程圖有：原則流程圖；線流程圖；數質量流程圖；礦槳流程圖；機械流程圖等。

(1)選礦工藝流程圖-原則流程圖

只表示出流程中各類作業，而不表示各作業的細節，稱為原則流程圖，如圖1-2所示。此種圖表示的是工藝流程的梗概，便于粗略了解和記憶。

(2)選礦工藝流程圖-線流程圖

用兩道橫線(上一條為粗實線，下一條為細實線)表示各作業(碎礦、破碎與磨礦也可用圓圈表示)，用細線表示物料流向，繪出的流程圖稱為線流程圖。它表示了流程各作業的細節，即礦石加工的全部過程，如圖1-3所示。

(3)選礦工藝流程圖-數質量流程圖

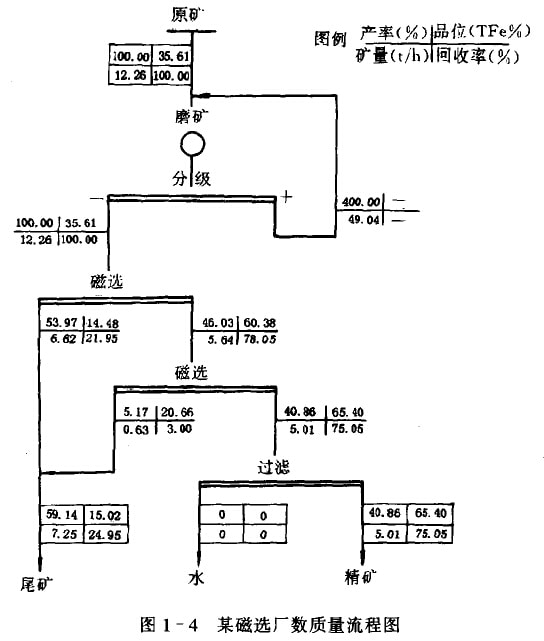

如果在線流程固上把包括原礦和中間產物在內的各產物的產率、礦量品位和回收率等數量和質量指標均標出來，同時把各設備的型號規格和主要作業參數也標出來，則稱為數質量流程圖，如圖1-4所示。數質量流程圖必須通過流程考查才能得到。它是評價和指導生產不可缺少的重要依據。

(4)選礦工藝流程圖-礦漿流程圖

如果在線流程因上把各產物(包括原礦和中間產物)的礦量、質量分?jǐn)?shù)、水量和各作業的補加水量均標出來，則稱為礦漿流程圖，如圖1-5所示。通過此圖可了解各作業及產物的質量分?jǐn)?shù)和耗水量，也是指導生產的依據之一。

(5)選礦工藝流程圖-機械流程圖

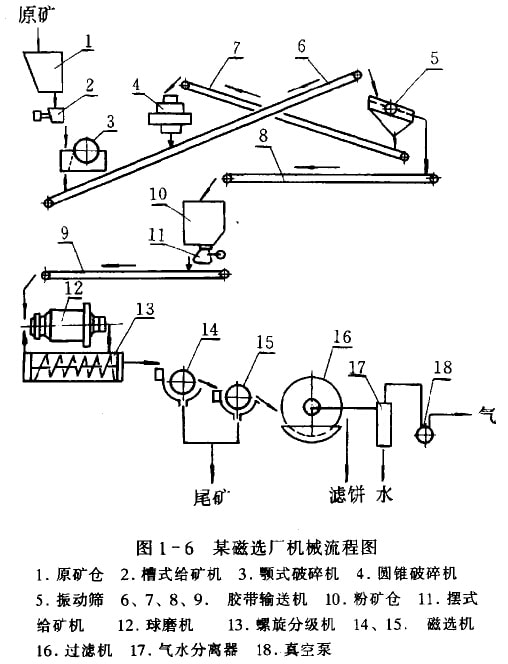

也叫做機械聯系團或設備形象聯系圖，該圖用租實線畫出設備或設施的形象，用帶箭頭的細實線表示物料流向，如圖1-6所示。它直觀地顯示出了各設備之間的聯系和物料的走向。
